2019.08.04 22:58

집에서 계속 굴러다니던 액션캠인 SJ4000WiFi를 분해해 보았다.

SJ4000WiFi 회로 앞면

스피커는 분해하다가 납땜부분이 떨어졌지만 다시 납땜하면 문제는 없다.
와이파이 모듈은 RTL8188ETV를 사용한 모듈이다. 802.11bgn 2Ghz대역에 USB1.0/1.1/2.0인터페이스를 지원한다.

rtl8188etv.pdf
0.38MB

와이파이 안테나는 메인회로에 프린트하지 않았고 별도의 필름회로로 구현해 놓았다.

SJ4000WiFi 뒷면

 메인 프로세서는 NT96655BG이다. 영상처리에 특화된 기능을 포함하고 있고, 액션캠에 필요한 모든 기능을 다 가지고 있는듯 하다.

Novatek NT96655 Data Sheet.pdf
1.40MB

그 아래에는 플래시 메모리로 추정하지만 관련 자료를 찾지는 못했다. 하지만 저 메인 프로세서와 함께 많은 제품에 응용되고 있는듯 하다.

렌즈 부분을 돌렸더니 렌즈 부분이 스크류처럼 풀려 분리되었고, 가장 아래쪽에 IR(적외선) 필터가 보여 박살내어 제거한 후에 다시 닫았더니
리모콘의 적외선 불빛이 찍힌다. 어두운 곳에서 적외선 플래시를 비추고 이 카메라로 찍으면 야간 촬영이 가능할듯 하다ㅎ

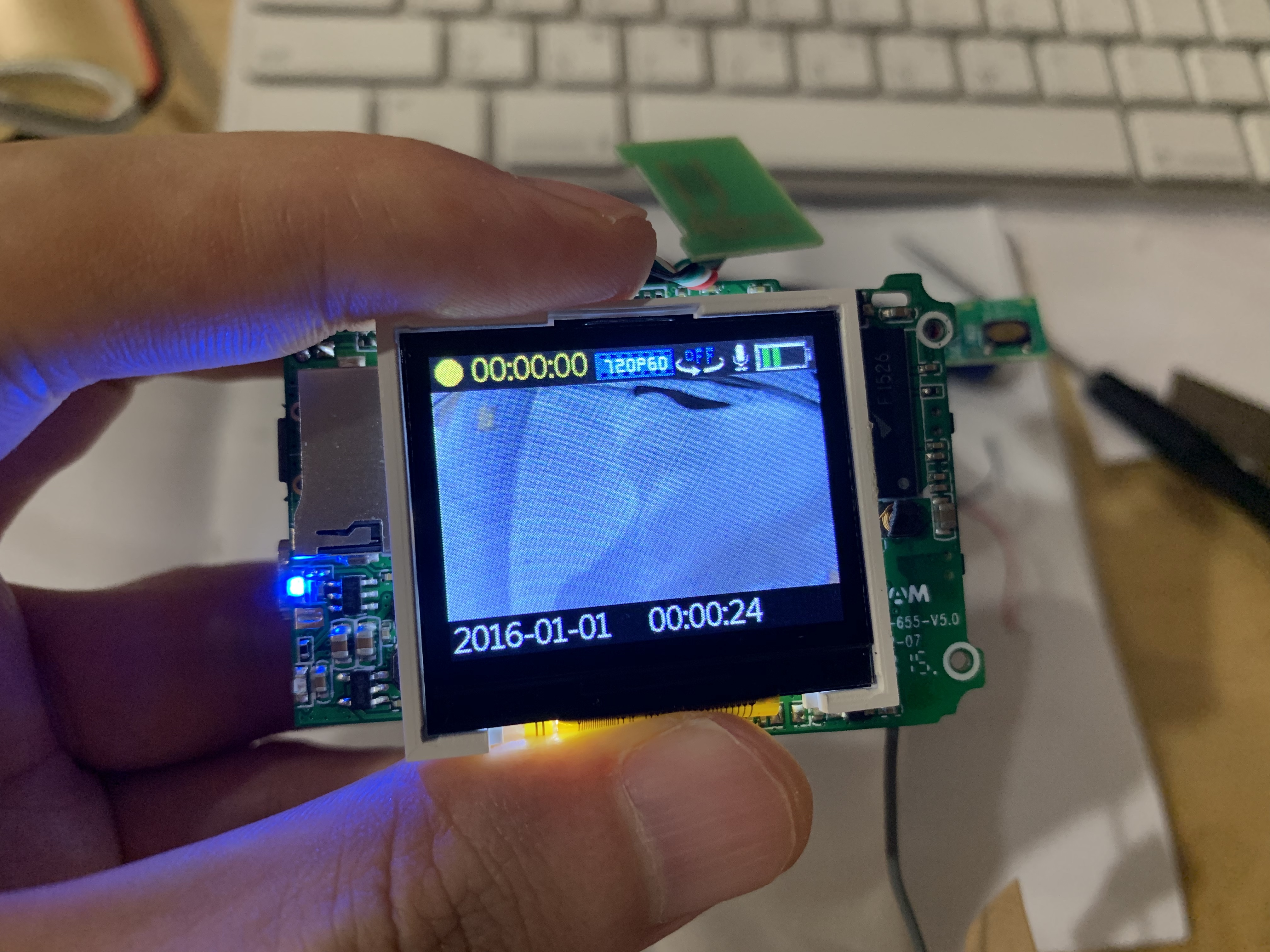

SJ4000WiFi 분해된 상태에서의 동작 확인



아이폰이 활성화 됐을 때 적외선을 쏘는 모습을 적외선 필터가 제거된 SJ4000WiFi로 촬영해 보았다.
